1、 保存波形配置
再调试的过程中,我们会更改一些变量显示的先后顺序、颜色、进制表示。如果更改的较多,每次打开的时候都要重新配置一下会很麻烦。这里可以保存配置文件,下次打开对应的.wcfg文件即可使用上次保存的配置。 图 最开始默认的仿真波形 图 更改了先后顺序和颜色 下面保存配置,看等会再打开是这样的不 图 波形配置的方法 下一步,关闭波形文件,重新打开仿真,默认就是更新过的。如果显示的配置不是你想要的,可以找到你要使用的配置文件的路径,然后打开即可 ![在这里插入图片描述](https://img-blog.csdnimg.cn/836b5e130240409f8d7073482216d912.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXdlaWxpdWx1,size_16,color_FFFFFF,t_70)
2、保存仿真后的波形文件
有时候我们跑一个仿真会浪费很长的时间,希望仿真过一次以后直接保存,下次打开直接使用。 图 刚开始代码运行时间短 图 代码运行时间长 图 波形文件保存的路径 上图中,.wdb 文件大小是0 ,那是因为仿真波形的窗口没有关闭,文件没有被保存。所以,想要真正的保存文件,一定要关闭波形文件的窗口,否则,就算你能再次打开这个文件,也是错误的,没有波形再里面。 关闭仿真文件后,我们来看仿真路径下会有一个.wdb的文件夹,并且文件大小不是0,这个文件夹就是你看到的仿真界面上的东西。关闭vivado后我们也可以对改文件进行重命名为test_use.wdb。 打开vivado ,我们试一下,能否正常打开前面仿真好的波形文件。 不用打开工程就有 打开仿真文件的选项,好赞。 图 打开文件(a)

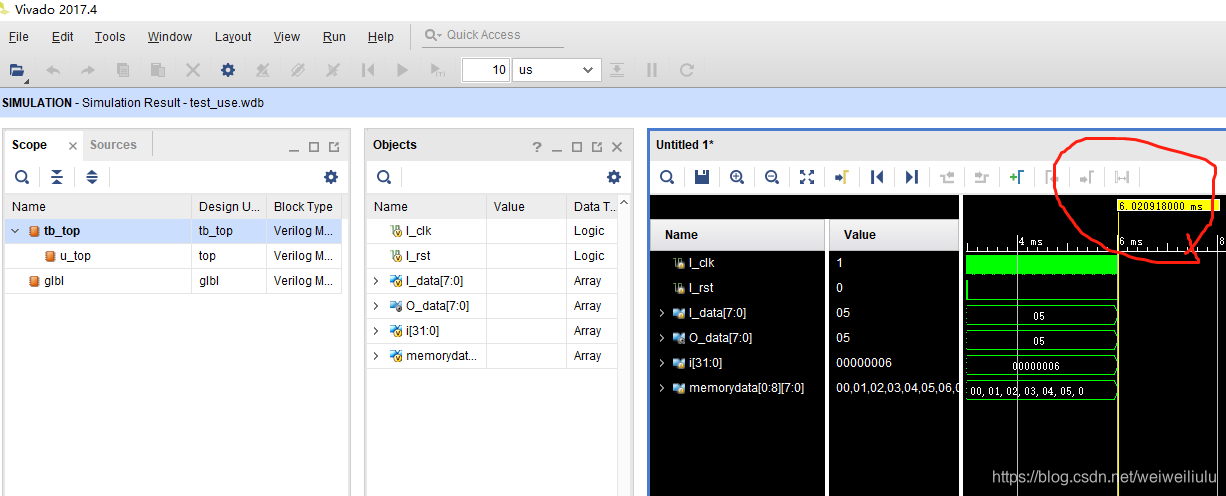

选择文件test_use.wdb 打开后是这样的,有点懵 不要慌,右键,add to wave window 波形文件出来了,看时间,完美,就是我前面仿真的时间,说明没问题。 但是配置的颜色没有了,这个后来验证过 ,不打开工程,直接打开wdb 是没有配置信息的,如果打开工程以后再打开wdb 文件是有配置信息的
![在这里插入图片描述](https://img-blog.csdnimg.cn/069cc11338c8410f8b46ad882042011e.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXdlaWxpdWx1,size_16,color_FFFFFF,t_70)
|
