AHT20元件库

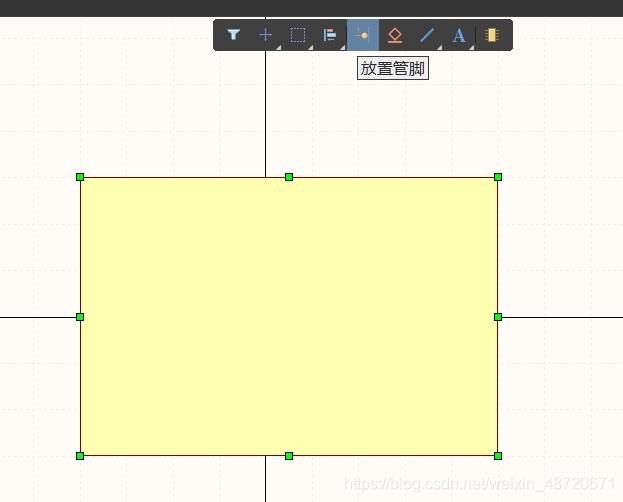

首先在自己的【项目】中新建一个PCB工程 在这个PCB工程中添加一个【Schematic Library(元件库编辑器)】 在接下来的【SCH Library】中按图选择添加【新器件】 给自己的元件命名 在【SCH Library】中选中自己添加的元件,然后在工作空间中"右击"鼠标,选择【放置】,先放置一个底板,即选择一个矩形
然后在矩形周围根据自己的元件的原理图添加引脚 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20201224194006750.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80ODcyMDY3MQ==,size_16,color_FFFFFF,t_70)

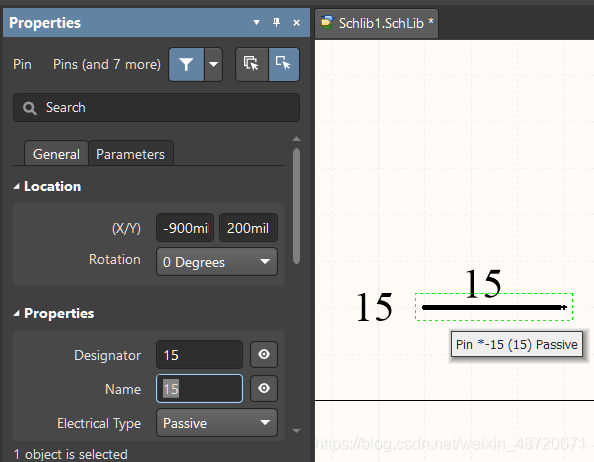

放置引脚的时候,带十字的部分应该在外面 左击选中引脚,按空格键就可以旋转引脚 双击引脚,在【Properties】中可以对引脚进行参数设置 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20201224194420772.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80ODcyMDY3MQ==,size_16,color_FFFFFF,t_70)

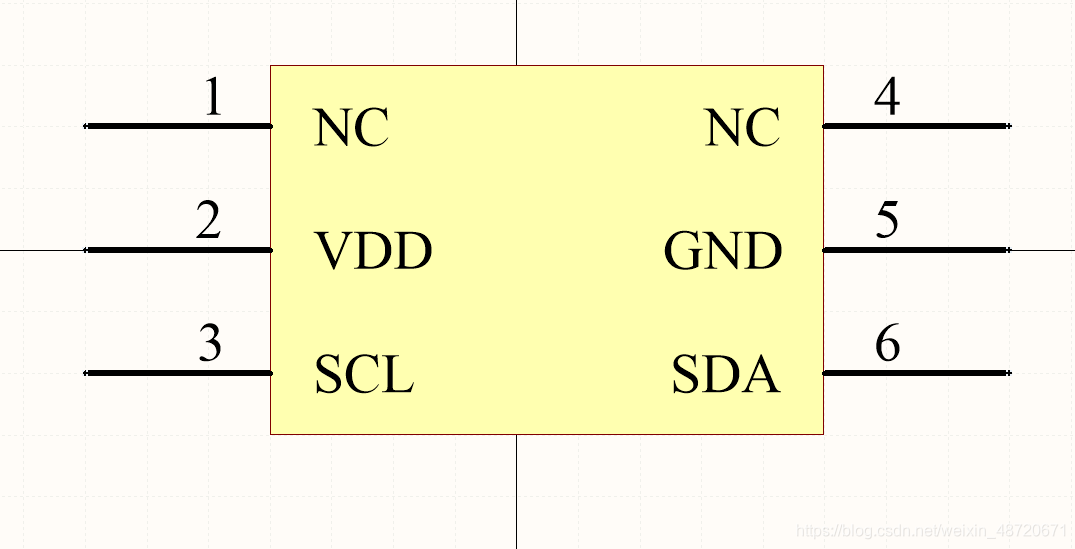

AHT20元件画好之后的样子 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20201224195836434.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80ODcyMDY3MQ==,size_16,color_FFFFFF,t_70)
元件画好之后,将新建的库保存到自己知道的地方
然后就可把自己话的元件添加到【库】中了 按照下图的选择,选择【从文件中安装】之后,找到自己上一步保存的文件【Schlib1.SchLib】,添加到库中 在【可用库】中选择自己添加的元件库,然后上移到最上面,关闭就可以了。
到现在我们自己添加的一个元件库就已经添加到AD库中了,我们就可以直接在之后的原理图中调用这个元件库,把这个元件添加到系统图中了。
AHT20元件封装库

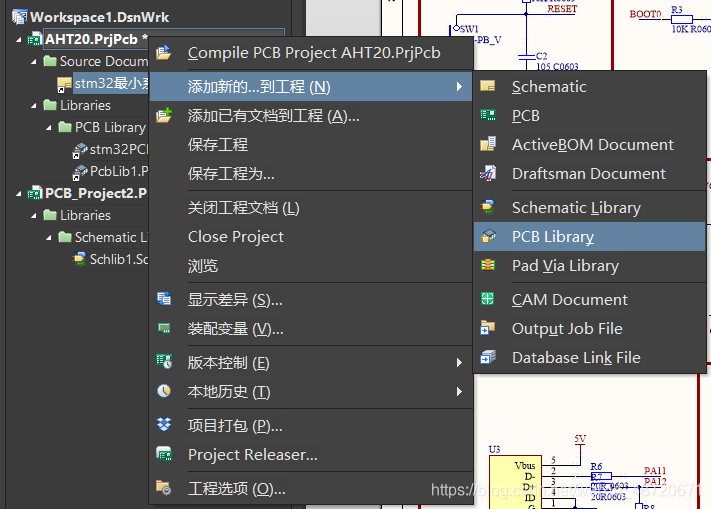

添加好自己的元件之后,就可以对添加自己的元件的封装库了 在自己的项目中,右击自己的项目选项,添加一个新的【PCB Library】 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20201224204114214.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80ODcyMDY3MQ==,size_16,color_FFFFFF,t_70)
然后在【PcbLib1.PcbLib】中双击左边的【Footprints】中的默认的封装库,更改封装库的名字。然后就可以在这个工作空间中添加自己元件的封装库了。
AHT20官网中找到的封装原理图

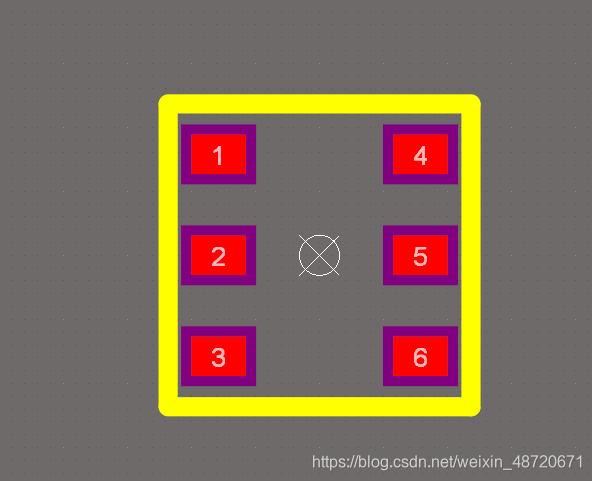

之后就是根据这个原理图添加AHT20的封装库了 双击焊盘,更改焊盘的参数。 长方形,长为0.55mm,宽0.40mm 按照上面的步骤,添加6个焊盘。也可以直接复制刚才设置好的哪一个。 设置6个焊盘位置 以原点为圆点做坐标系,6个焊盘的位置坐标分别为 1 (-1mm,1mm); 2 (-1mm,0mm)一次类推,设置各个焊盘的位置。 双击焊盘,按下面的图片设置位置参数。 添加直线,点击Tab设置线的参数:宽0.2mm。在Top Overlay层。 画出一个矩形,将之前的焊盘围在里面。 双击线条,设置线头线尾的坐标。以原点为圆点,各个线的头尾坐标在1.5mm处。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20201224213824902.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80ODcyMDY3MQ==,size_16,color_FFFFFF,t_70)

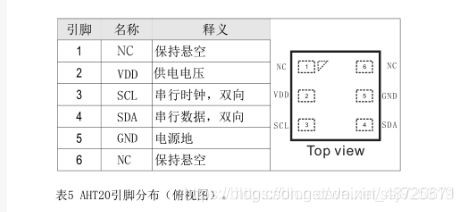

然后就是根据官方给出的原理图的接口设置引脚 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20201224213841942.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80ODcyMDY3MQ==,size_16,color_FFFFFF,t_70)
放置一个标识位,标识引脚从哪个地方开始
添加3D模型 选择【放置】中的【3D元件体】,将元件外在画一个方框 然后选中这片区域,将 Overall Height 设为 1mm,Standoff Height 设为 0m。 之后再将区域与元件调整大小一样。 英文模式下按3就可以看到3D模式。 画好之后一定要保存这个封装库,以免自己的心血都白费了。
AHT20封装

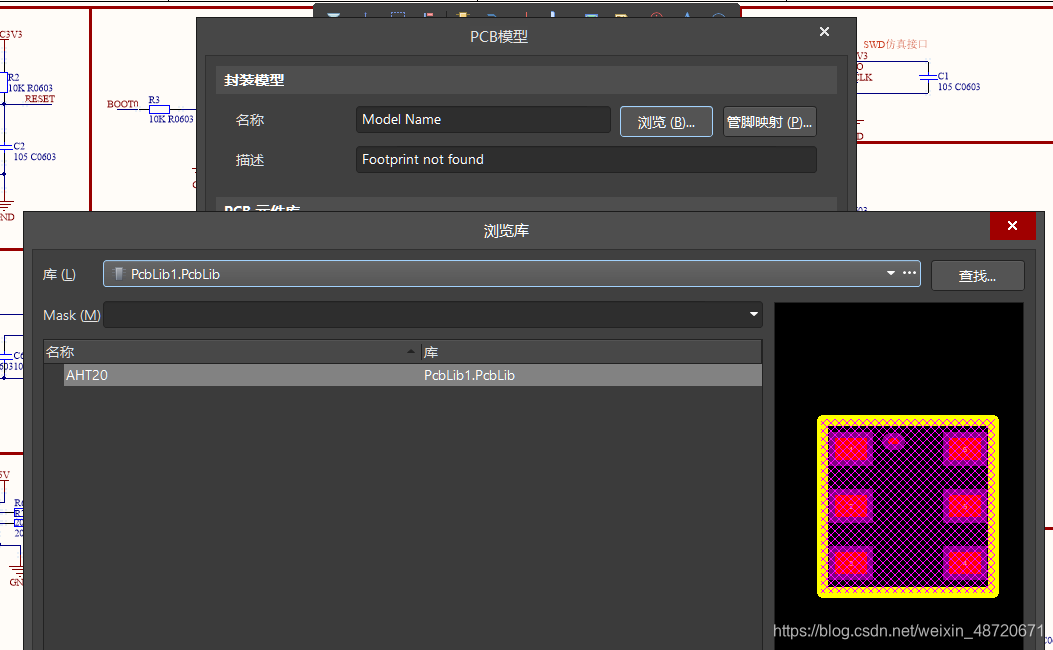

画好AHT20的封装库与元件库之后,将AHT20元件添加到之前我们的stm32最小系统原理图中,然后对AHT20元件进行封装。 双击AHT20,在【Footprint】中选择【Add】 在PCB模型中选择浏览,就会出现我们之前画好的封装库,选中确认即可。
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201224221724691.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80ODcyMDY3MQ==,size_16,color_FFFFFF,t_70)
AHT20添加到最小系统原理图
然后就可以在最小系统原理图中放置这个元件,放置之后就可以对AHT20进行封装。然后按照下面的原理图连接线路。 然后就可以按照PCB板子的绘制方法,进行绘制了。 具体的步骤可以参考我之前的博客 这里只给出最后的结果图 这样就可以把AHT20元件添加进来。
|
