eNSP配置静态路由及默认路由的三种案例

2024-07-02 00:38| 来源: 网络整理| 查看: 265

静态路由与默认路由的关系:静态路由是由管理员手工添加的路由信息,默认路由是一种特殊的静态路由。如果没有默认路由,则目的地址在路由表中没有匹配表项的数据包将被丢弃。 静态路由配置命令:[Router]ip route-static network mask address network:目的网络地址 *mask:*子网掩码(可简写数字) *address:*到达目的网络经过的下一跳路由器的接口地址 例:ip route-static 192.168.10.0 24 12.0.0.2 默认路由配置命令:[Router]ip route-static 0.0.0.0 0.0.0.0 address *0.0.0.0 0.0.0.0:*代表任何网络,发往任何网络的数据包都转发到命令指定的下一个路由器接口地址 *address:*到达目的网络经过的下一跳路由器的接口地址 例:ip route-static 0.0.0.0 0.0.0.0 12.0.0.2

案例一:

在这里插入图片描述 1.1 配置PC1 IP地址 ip地址:192.168.10.10 子网掩码:255.255.255.0 网关:192.168.10.1

1.2 配置PC2 IP地址 ip地址:192.168.20.10 子网掩码:255.255.255.0 网关:192.168.20.1

2.1 配置R1接口的IP地址 在这里插入图片描述 1.输入int g0/0/0进入接口 2.输入命令ip add 12.0.0.1 24对此接口进行IP地址和子网掩码设置 3.输入命令undo shutdown启用此接口 4.输入int e0/0/0进入接口 5.输入命令ip add 192.168.10.1 24对此接口进行IP地址和子网掩码设置 6.输入命令undo shutdown启用此接口 2.1 配置R2接口的IP地址 在这里插入图片描述 1.输入int g0/0/0进入接口 2.输入命令ip add 12.0.0.2 24对此接口进行IP地址和子网掩码设置 3.输入命令undo shutdown启用此接口 4.输入int e0/0/0进入接口 5.输入命令ip add 192.168.20.1 24对此接口进行IP地址和子网掩码设置 6.输入命令undo shutdown启用此接口

3.1 配置R1为静态路由 在这里插入图片描述 ip route-static 192.168.20.0 24 12.0.0.2

3.2 配置R2为静态路由 在这里插入图片描述 ip route-static 192.168.10.0 24 12.0.0.1

4.测试发现可以ping通 在这里插入图片描述

案例二:

在这里插入图片描述 1.1 配置PC1 IP地址 ip地址:192.168.10.10 子网掩码:255.255.255.0 网关:192.168.10.1

1.2 配置PC2 IP地址 ip地址:192.168.20.10 子网掩码:255.255.255.0 网关:192.168.20.1

2.1 配置R1(即图中Ra)接口的IP地址 在这里插入图片描述 1.输入int g0/0/0进入接口 2.输入命令ip add 192.168.10.1 24对此接口进行IP地址和子网掩码设置 **注意:**这里输入命令undo shutdown启用此接口,由于图中已启用此接口所以未输入此条命令 3.输入int g0/0/1进入接口 4.输入命令ip add 12.0.0.1 24对此接口进行IP地址和子网掩码设置 **注意:**这里输入命令undo shutdown启用此接口,由于图中已启用此接口所以未输入此条命令

2.2 配置R2(即图中Rb)接口的IP地址 在这里插入图片描述 1.输入int g0/0/1进入接口 2.输入命令ip add 12.0.0.2 24对此接口进行IP地址和子网掩码设置 3.输入命令undo shutdown启用此接口 4.输入int g0/0/3进入接口 5.输入命令ip add 23.0.0.2 24对此接口进行IP地址和子网掩码设置 6.输入命令undo shutdown启用此接口

2.3 配置R3(即图中Rc)接口的IP地址 在这里插入图片描述 1.输入int g0/0/3进入接口 2.输入命令ip add 23.0.0.3 24对此接口进行IP地址和子网掩码设置 3.输入命令undo shutdown启用此接口 4.输入int g0/0/0进入接口 5.输入命令ip add 192.168.20.1 24对此接口进行IP地址和子网掩码设置 6.输入命令undo shutdown启用此接口

3.1 配置R1为默认路由 在这里插入图片描述 输入命令ip route-static 0.0.0.0 0.0.0.0 12.0.0.2完成配置 3.2 配置R2的两条静态路由 在这里插入图片描述 输入命令ip route-static 192.168.10.0 24 12.0.0.1 输入命令ip route-static 192.168.20.0 24 12.0.0.3完成配置 3.3 配置R3为默认路由 在这里插入图片描述 输入命令ip route-static 0.0.0.0 0.0.0.0 23.0.0.2完成配置

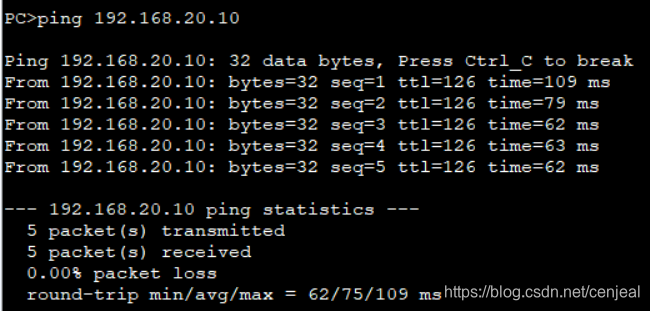

4 测试发现可以ping通 在这里插入图片描述

案例三

在这里插入图片描述 1 配置PC3 IP地址 ip地址:192.168.10.10 子网掩码:255.255.255.0 网关:192.168.10.1

2.1 配置R1接口的IP地址 在这里插入图片描述 2.2 配置R2接口的IP地址 在这里插入图片描述 2.3 配置R3接口的IP地址 在这里插入图片描述 3.1 配置R1静态路由及优先级 在这里插入图片描述 3.2 配置R2静态路由及优先级 在这里插入图片描述 3.3 配置R3静态路由 在这里插入图片描述 4 当R1和R2连通时默认选择此路径 在这里插入图片描述 此时发现可以ping通

当R1和R2断开时选择R2——>R3——>R1的路径 在这里插入图片描述 此时发现也能ping通 在这里插入图片描述
