PA8和PD2口分别接一个LED灯，主程序中控制LED灯闪烁。 下来看看如何用keil软件仿真，并通过逻辑分析仪观察LED波形。

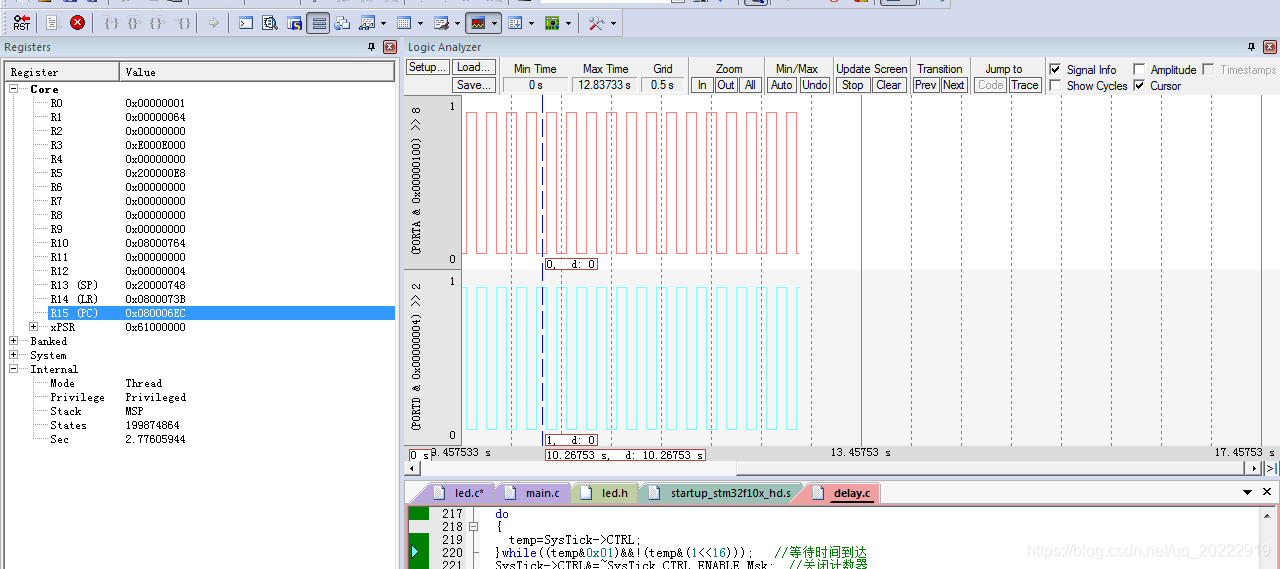

首先点魔术棒，打开设置界面。 在Debug选项中选择软件仿真，选择Use Simulator 选项。选择好之后点OK按钮。 然后点Dubug按钮，进入仿真界面。 然后点模拟分析按钮，在下拉列表中选中逻辑分析仪。 这时候会打开逻辑分析仪的界面。 下来开始给逻辑分析仪中添加要观察的IO口。 点击逻辑分析仪窗口左上角 Setup按钮 打开设置界面。 设置界面打开后，里面是空白的。下拉我们给里面添加要监控的IO口。LED灯使用的是PA8 和 PD2 ，先添加PA8，首先点新建按钮。 然后再下面新建的编辑框中输入 （PORTA & 0x00000100）>> 8 然后显示类型选择 位，显示颜色可以自己定义。 下来用同样的方法添加PD2口，选择新建按钮，然后再编辑框中输入 （PORTD & 0x00000004）>> 2 ，显示类型选择位显示颜色自定义。 然后点close按钮，关闭设置窗口。 设置好之后，逻辑分析仪窗口左侧会出现刚才设置的两个IO口。然后点全速运行，开始执行程序。 等程序执行一段时间后，点停止按钮。 这时候逻辑分析仪窗口就会出现，两个LED的波形。 通过波形上就可以看到LED口电平隔0.1s翻转一次。说明程序执行成功。 通过对逻辑分析仪窗口添加要观察的IO口就可看到对应IO口的波形，但是感觉上面的方法添加IO口时比较麻烦需要计算每个IO口对应的值。还有没有其他简单的添加IO口方法。下面就说一说比较简单的添加方法。 方法二： 新建添加后，直接在编辑框中输入PORTA，然后底下显示类型中选位类型，下来在右移设置框里面填8，代表PA口的值右移8位，也就是要观察PA8的值。 用同样的方法添加PD2. 添加完成后点close按钮，关闭设置窗口。然后全速运行一会程序后，点停止按钮。观察逻辑分析仪窗口波形。 波形和刚才仿真的一样，注意逻辑分析仪窗口左侧显示的是PORTA和PORTD。和第一种方法直接位定义显示有区别。 还有一种更简单的方法。 方法三： 在新建的时候直接输入 PORTA.8 代表PA8口，输入完之后按回车键，软件会自动变成位定义。 然后在底下显示类型中选择位 同样的方法添加PD2口，新建编辑框，然后在里面输入PORTD.2，然后按回车键。 软件会自动变成位定义，然后在底下显示类型中选择位，设置完成后点close按钮。关闭设置窗口。 然后全速运行一段时间，停止仿真。观察LED口波形。 波形和前面两种方法一样。 可以通过三种不同方法设置逻辑分析仪观察值，综合看来第3种设置方法比较简单快捷。 如果想要实时显示波形的话在调试的状态下选择view菜单下的 periodic window update。 这时候全速运行，就能实时显示LED的波形了。
