1、掌握中兴三层交换机3950的登陆和基本配置方法

1、从PC使用RS232串口登陆中兴三层交换机3950，完成基本的配置命令

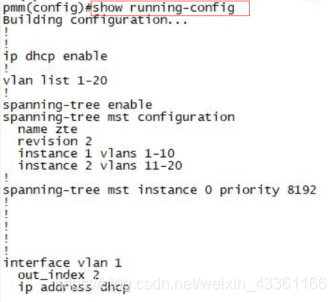

1、实验任务说明 如图1-1所示，使用电脑打开一台超级终端软件，通过（RS-232）线连接到一台3950交换机的console口，之后完成交换机的一些基本配置操作。 2、业务配置流程图 3、实验配置过程 1.使用超级终端登录到交换机 打开超级终端，在新建连接窗口的【名称（N）：】一栏输入一个自定义的会话名称，比如“zte”，在下面随意选择一个【图标】或者采用默认，点击【确定】。接着在新窗口的【连接时使用（N）：】处选择USB串口线对应的com口，之后在弹出的【com属性窗口】，点击【还原为默认值R】，如图1-3所示。 检查参数设置一致后，点击【确定】，然后【回车】就会出现进入交换机系统后的提示符。 2.完成交换机的基本配置 步骤1：从用户模式进入特权模式下的命令 ZXR10>enable 然后需要输入密码，默认为zhongxing,回车之后就进入到了特权模式，提示符如下： ZXR10# 步骤2：从特权模式进入配置模式的命令 ZXR10#config t 回车之后就进入到了配置模式，提示符如下： ZXR10（config）# 步骤3：退出一个模式返回到上一级模式的命令 输入exit按回车或按Ctrl+Z组合键 步骤4：进入交换机的端口模式并进行端口状态的设置 这里选择进入交换机的fei_1/1端口，命令如下： ZXR10（config）#interface fei_1/1 ZXR10（config-if）# 关闭端口的使用功能的命令如下： ZXR10（config-if）#shutdown 启用被关闭端口的使用功能的命令如下： ZXR10（config-if）#no shutdown 可以使用以下命令查看接口状态信息 ZXR10#show interface fei_1/1 例如：端口shutdown后输出的结果如图1-4 3.完成交换机的系统信息查看 步骤1：硬件和软件版本查询命令 ZXR10（config）#show version 输出结果如图1-5所示： 步骤2：检查设备的MAC地址 如果设备上配置了三层地址，可以使用show arp命令查看，查看结果如图1-6所示： 如果设备没有三层地址，可以使用以下命令查看，查看结果如图1-7所示： ZXR10（config）#show lacp sys-id 如果需要查看端口学到的mac地址列表，可以使用如下命令查看，查看结果如图1-8所示： ZXR10（config）#show mac 步骤3：设备CPU的利用率查看命令 XR10（config）#show processor 命令的输出结果示例如图1-9所示。 步骤4：系统当前的运行配置信息查看命令 ZXR10（config）#show running-config 也可以使用该命令的间歇，ZXR10（config）#sh run 命令的输出结果示例如图1-10所示。
