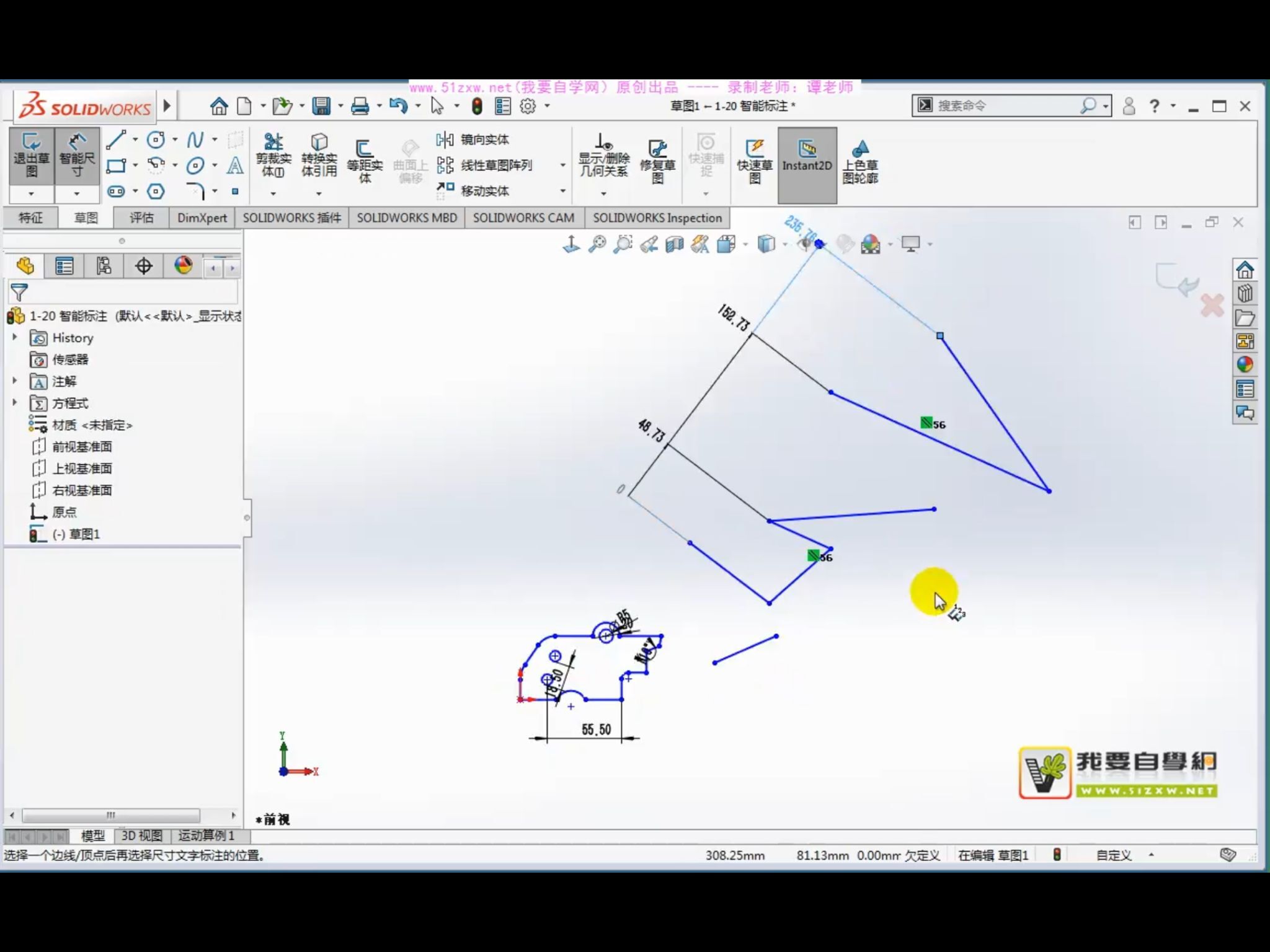

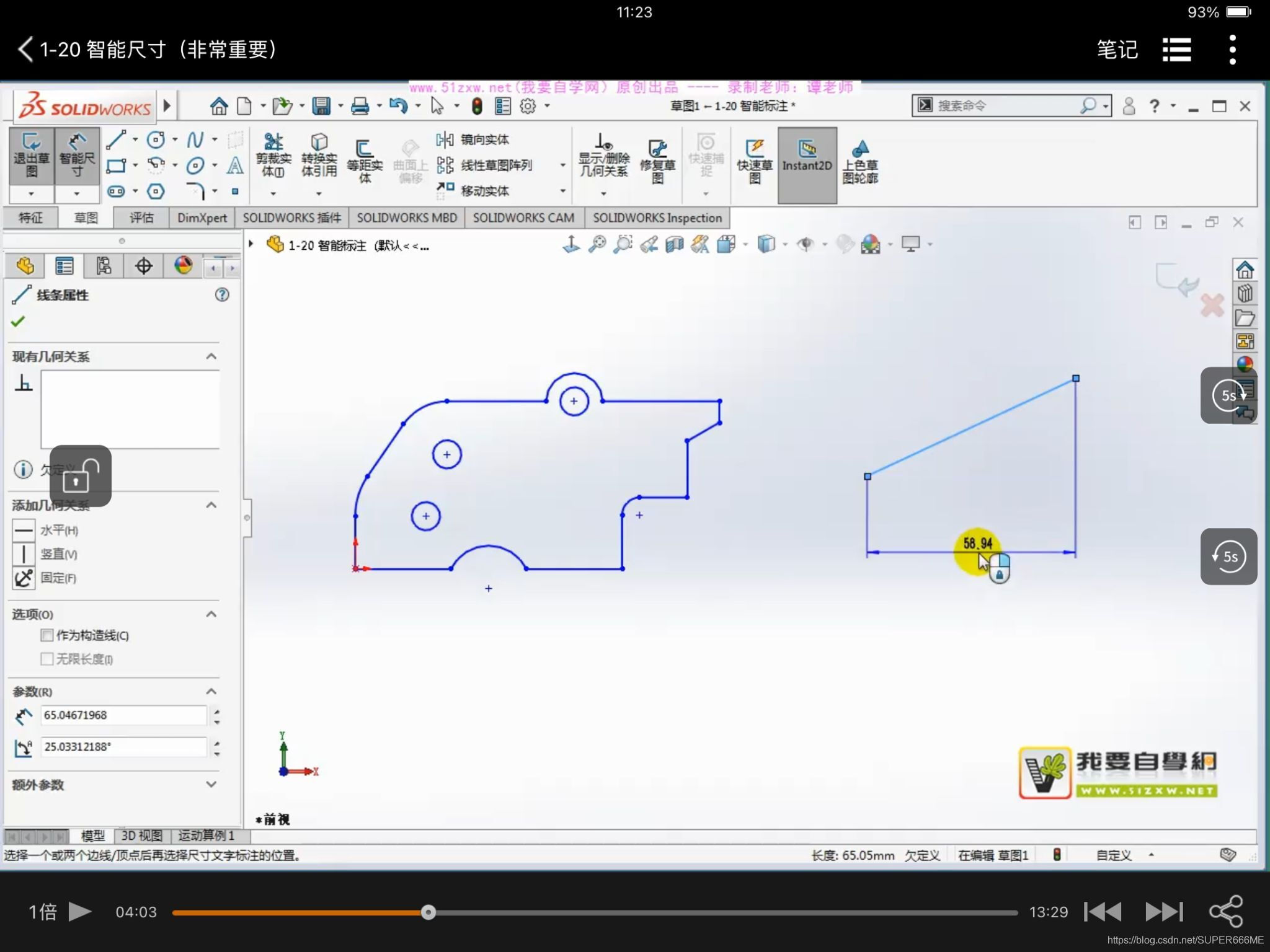

一，智能尺寸 智能尺寸分为从动尺寸和驱动尺寸两种 1，智能尺寸命令的打开方式 （1） （2） （3） 2.使用方法 靠近直线---- 亮显后点击 -----再拖动鼠标会出现尺寸线 ------然后利用鼠标将尺寸线摆在一个合适的位置 （标记后命令未退出，还可以继续使用） 3.修改 鼠标放在尺寸线上面，双击鼠标左键------弹出修改对话框-----即可修改（驱动尺寸，默认情况下就是驱动尺寸） 从动尺寸：鼠标放在尺寸线上点击鼠标右键，点击从动（从动尺寸下的尺寸线是灰色的） ----此时再双击尺寸线，也不可修改直线长度，直线长度要通过修改直线来修改点击直线，在设计树的参数区修改 （通常情况下不使用从动尺寸，因为驱动尺寸是该软件的优势） 二，各种图形的标注方式 1，斜线的标注方法 （1）标注斜线的真实长度 （2）标注斜线的竖直长度/水平长度（根据鼠标的位置来决定）

2.圆和圆弧的标注 （1）圆的尺寸标注一般为直径 圆弧的尺寸标注一般为半径 （可以根据需求在引线中修改） （2）两个圆之间的尺寸标注 如果发现尺寸上的数字不在自己想要的位置上时， 可以先确定该尺寸线——按住鼠标左键点击尺寸就可以划到中间 默认情况下标注两个圆心之间距离 如果想标两圆之间的最短距离 先标注好两圆心间距离—再2在“引线“–”圆弧条件“中可以修改 3.标注角度 先选择一条线再选择一条线会自判断成标注角度 标注的角度不同根据鼠标的方位不同而改变 4.标注 除了点击该图形，还可以点击两个点，同样可以标注尺寸 用于比较复杂的环境

三，智能尺寸的其他模式

（1）水平链 点击的第一点为0点 (2）竖直链 （3）尺寸链 标注斜度方向时要点击直线而不是点击点
