因为打不开之前低版本的proteus工程文件,最近卸载重新安装了一个新版本的proteus8.10,安装时由于系统仍保留上一版本在C盘里的安装路径,这次安到D盘了,出现了一些错误,在此总结一下解决方法,也供广大网友参考避坑。
![在这里插入图片描述](https://img-blog.csdnimg.cn/2021062921112327.png)

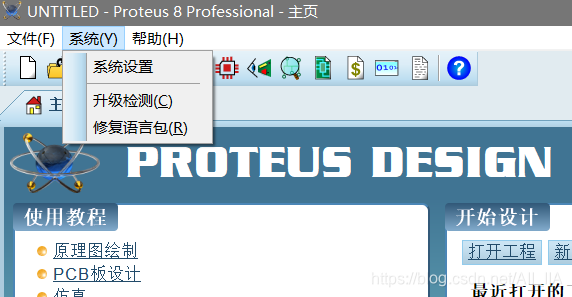

首先打开proteus,打开系统设置。
![在这里插入图片描述](https://img-blog.csdnimg.cn/20210629211447762.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0FJSV9JSUE=,size_16,color_FFFFFF,t_70)
在以下的文件夹中,文件图表上会显示一个“红色的叉”,说明路径有问题,你需要在这四个框(全局设置、仿真器设置、PCB设计设置、崩溃报告)中分别重新设置一下目录路径。
双击击带“红叉”的文件夹图标,找到当前的安装目录,依次找到TEMPLATES , LIBRARY ,Snippets, Datasheets…等文件夹。
如果上一次的这些文件被卸载或人为删除了,那么在(以下是我的安装路径)D:\Software App\Proteus\Proteus 8.9\Proteus 8 Professional你可能并不能看到LIBRARY,TEMPLATES…等等。

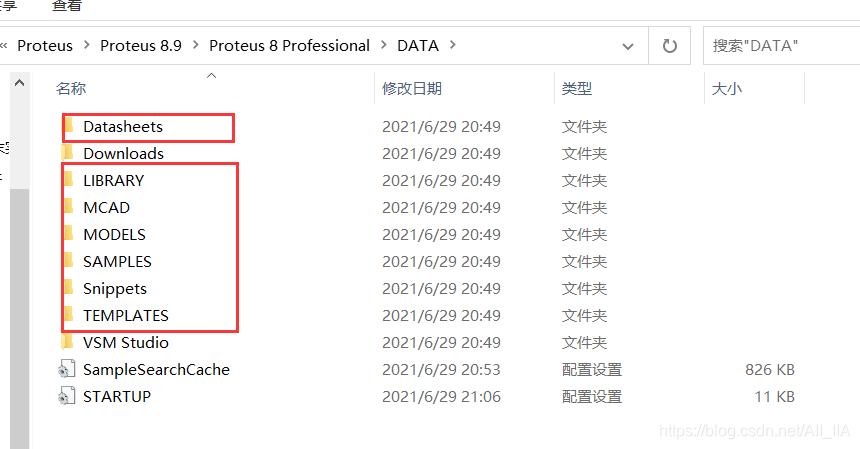

这时你需要打开Proteus 8 Professional安装目录下的DATA文件夹,以上几个框(全局设置、仿真器设置、PCB设计设置、崩溃报告)里的文件夹都可以在里面找到,如下图。
![在这里插入图片描述](https://img-blog.csdnimg.cn/20210629212506863.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L0FJSV9JSUE=,size_16,color_FFFFFF,t_70)
将文件夹全部导入之后,图表上的红叉消失,此时关闭现有proteus,重启后打开即可。
最后,如果以上路径均正确,仅仅是因为缺少PROPDEFS.INI文件,新建一个text文件,将下面的内容站上去,后缀改为.INI即可。 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20210629213140929.png)
{*PROTEUS} VERSION=8 {*PROPDEFS} {DESC=“Description”,INDEXED STRING} {CAT=“Category”,INDEXED STRING} {SUBCAT=“Sub-Category”,INDEXED STRING} {TYPE=“Package Type”,INDEXED STRING} {MFR=“Manufacturer”,INDEXED STRING} {CODE=“Stock Code”,INDEXED STRING} {ROHS=“ROHS Compliant”,YESNO} {SUPPLIER=“Supplier”,STRING} {COST=“Cost”,FLOAT} {PACKAGE=“PCB Package”,PACKAGE,0} {ITFMOD=“Interface Model”,HIDDEN STRING} {MODEL=“LISA Model”,STRING} {MODFILE=“LISA Model File”,READONLY STRING} {MODDLL=“VSM Model DLL”,READONLY STRING} {PINSWAP=“Pin Swap List”,HIDDEN STRING} {PRIMITIVE=“Primitive Type”,HIDDEN STRING} {SPICEFILE=“SPICE Model File”,READONLY STRING} {SPICELIB=“SPICE Library”,HIDDEN STRING} {SPICEMODEL=“SPICE Model”,READONLY STRING} {SPICEPINS=“SPICE SUBCKT Pin List”,HIDDEN STRING} {STATE=“Active State”,HIDDEN STRING} {TRACE=“Trace Events”,HIDDEN TRACEMODE} {VALUE=“Component &Value”,STRING}
|
