软件环境：Altium Designer13 汉化版 plus：大二上的电子工艺实习，第一次画pcb板子，在大佬的耐心指导下，反复倒腾这个软件，把步骤整理下，help其它新手。 一.画原理图步骤（Schdoc文件） 1.新建工程，点击左上角

3.添加网络标号,按table键更改网络标号名称 4.添加总线，总线入口。它们在放置里。 5.给元器件添加封装。 A.双击元器件，弹出如下。 B.模型类型选择Footprint，点击确定 C.再点击游览 D.在如下界面中，先选择库，再去选择具体元器件。 6.编译原理图 A.点击如下编译 B.会跳出编译情况，如果有报错，根据报错情况去检查。比如下图的最后一个就报错了，是网络端口那里没有联系好。（但有时报错后实在看不出来可以忽略~）

二.画PCB图步骤 1.这一步好像是把原理图和PCB文件相关联 2.给工程添加PCB文件 3.把原理图上的元器件编译到PCB上 A.点击如下 B.弹出这个，点击生效更改

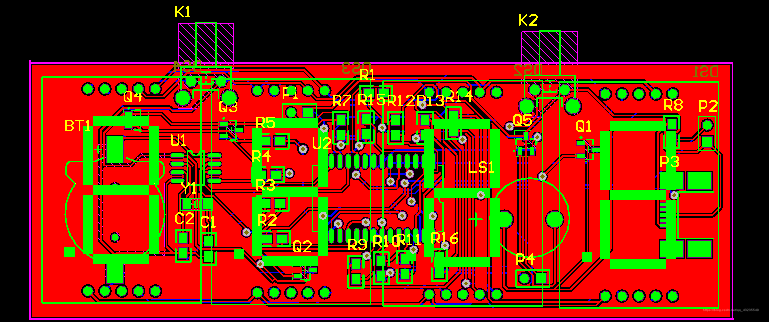

4.弹出PCB界面了，先画一个核心区，在本项目中，LED灯管的大小就是这个PCB大小，因此先把所有LED都移动到上面去，移动后是这样的。 5.PCB板实现的就是集成，那么就是只要一小块区域来把所有的器件都放置上，所以我们现在要依照LED所在区域画一个框，这个框其实只是给画PCB板子的人看的，告诉自己要把器件都放在这个区域上。 A.在顶部，选择放置》走线 B.在底部，选择走线的界面（我理解为画框的界面） C.走往线之后是这样的 6.把数码管设置为在最底层。 双击数码管，在弹出的界面中，把所在界面设置为bottom 7.安放器件时，表现为绿色，是出现错误了，可能是不符合设计规范，但如果就认为自己是对的，那么暴力忽略，点击顶部栏目 工具》复位错误标志 ，这个时候就不是绿色的了。 8.安放规则：先放核心（单片机），后放固定位置的大器件，再放小电阻。 在本项目中，参照老师的放，先放大的，再集体放摆齐整的 9.完成放置后，再顶栏选择 自动布线》全部，弹出界面，选择Route all，然后稍等一会儿。 为什么推荐使用手工布线而不是自动布线？因为自动布线的原理是它可以通过打过孔的方式实现目的，但是过孔太多，线太复杂，也就使得板子易受损害，因此手工画pcb板子的活是真不容易。 10.最后一步就是镀铜。 why要镀铜，在电路图中，我们可以看到GND,而在板子上，认为边界的一圈镀铜就是GND。 要在top layer和bottom layer敷铜。 先在底部，选择在top layer界面。 选择定栏中 放置》多边形敷铜，延着最开始画的边界画线。 top layer敷完后就是这个样子，再去同样的方法去敷bottom layer，是蓝色的。

三.技巧 1.选中后按空格键可以实现翻转 2.Ctrl+Z实现撤回刚刚的操作 3.Ctrl+方向键可以移动选中的东西 4.如果出现红线，那就是有器件重名了。 5.Ctrl+滚轮为放大和缩小 6.如果缩小太猛，找不到pcb图了，可以先ctrl+s保存pcb，再关闭pcb图，然后再打开。
