一、设置触屏参数

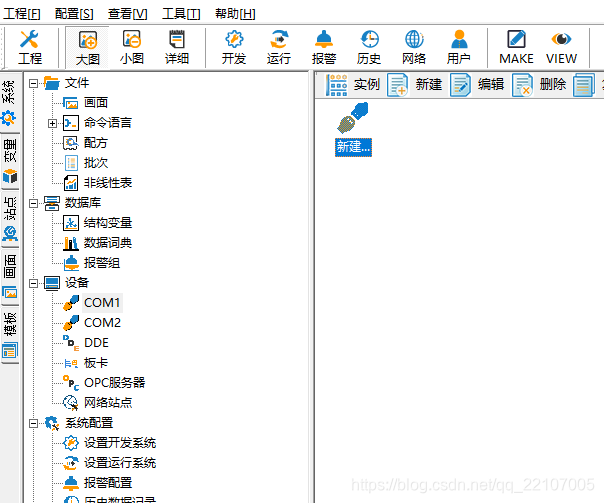

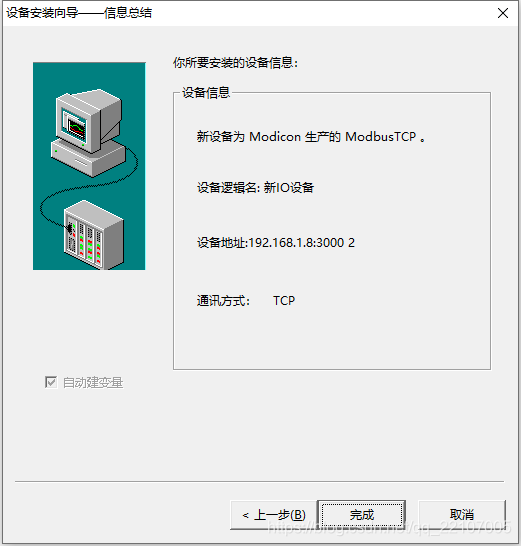

我用的触屏型号为TCP7032kt,触屏上电后,点击屏幕,进入参数设置模式,更改里面的网络参数,使其和你链接的电脑在一个局域网内;开始创建触屏设备, 进入属性设置 设置TCP/UDP 为 TCP;IP地址设置为和电脑在同一局域网内;设备站号设置为 1或其他值; 然后添加设备地址,关联变量。触屏就设置好了。 二、设置组态王 1、添加设备打开设备下的COM口,在新建上双击打开, 在设备驱动,选择PLC→莫迪康→ModbusTCP→TCP。 给驱动起一个名字。 选择一个端口号,这里我们是走的TCP协议,可以随便选择一个。 设置IP地址, 设置尝试恢复间隔和最长恢复时间。 设置完成 2、添加数据变量选择数据库下的数据词典,双击新建, 输入变量名,选择变量类型,选择链接设备,选择寄存器,输入寄存器地址,选择数据类型。 变量类型:内存类型用来在内部使用,I/O类型用来读取外部数据,数据分为离散类型、整数、实数、字符串。 寄存器:要写完整的地址,如40001表示4区的01地址。 数据类型: Bit位BYTE字节SHORT整数USHORT无符号整数LONG长整数FLOAT浮点数String字符串 3、连接数据库我使用的数据库是微软自带的Microsoft Access 数据库,使用前先创建好数据表,打开电脑的控制面板,把查看方式改为小图标,然后选择管理工具,再选择 ODBC 数据源32位。 双击打开,点击添加,选择驱动程序,起个名称,选择你新建的数据库。 打开组态王,创建记录体,字段名称要和数据库的名称相同,内部变量的类型要和数据库中变量类型一致。 在命令语言中进行设置,运行时写SQLConnect( \\local\DeviceID, “dsn=mdb;uid=;pwd=”); 。停止时写SQLDisconnect(\local\DeviceID); 。这样运行就可以连接上数据库了。 4、数据库查询首先创建查询的变量。创建数据库时,创建一个自动增长的变量,用来在排序时使用。 在画面面板下选择新建,创建一个画面,在工具箱选择插入通用控件。 在控件上右击,选择控件属性,把要显示的数据库内容添加进来。 接着添加圆角矩形和文字,圆角矩形用来输入字符串,文字用来显示输入的字符串。 开始日期和结束日期可以做个脚本,打开画面时获取当前日期。 \local\查询开始日期时间=\local$Date; \local\查询结束日期时间=\local$Date; 编号查询时, Ctrl3.Where=“样品编号=’”+\local\查询样品编号+"’"+ " Order By 序号 DESC"; Ctrl3.FetchData(); Ctrl3.FetchEnd(); 日期查询时, string a; a=" 日期 >=#" +\local\查询开始日期时间+"# and 日期 =#"+\local\查询开始日期时间+"# and 日期 =#"+\local\查询开始日期时间+"# and 日期 |
