解决了库的问题，开始上手跑lab了。在做lab的过程中，会补充一些相关的知识点和自己的学习笔记，加深理解，防止遗忘。

运行完后可以看到两个文件，分别是 .cmd（命令文件）和 .log（输出日志文件）。 其中，cmd文件记录所有命令和启动ICC调用的命令；log文件记录工具启动后的命令和命令的输出。 注：log文件命名可以在库设置文件 .synopsys_dc.setup 中定义。

从risc_chip.mw（MilkWay设计库）加载被放置的单元，步骤如下： a. 在主窗口中，点击左上角的黄色图标（如下图），或使用菜单命令File-Open Design b. 在“Open Design”对话框中单击黄色文件夹图标，打开“Select Library”对话框。选择MilkWay库中带有橙色“L”图标的库文件（risc_ship.mw），并点击“choose”按钮（如下图）。 c. 在“OpenDesign”对话框中显示了被存储的CEL。由于列表中只有一个单元，已经被选中（蓝色高亮显示），点击“OK”，打开Layout窗口，如下图：

将Main窗口放在前面，查看窗口底部的命令记录，回答以下问题： 问题1：执行了什么命令去打开placed cell？（提示：在命令行内按上下键，查看之前输入的命令） 答案：open_mw_cel placed.（如下图） 注：查看命令文本对初学ICC命令者非常有用。

将Layout窗口前置，并使窗口最大化。

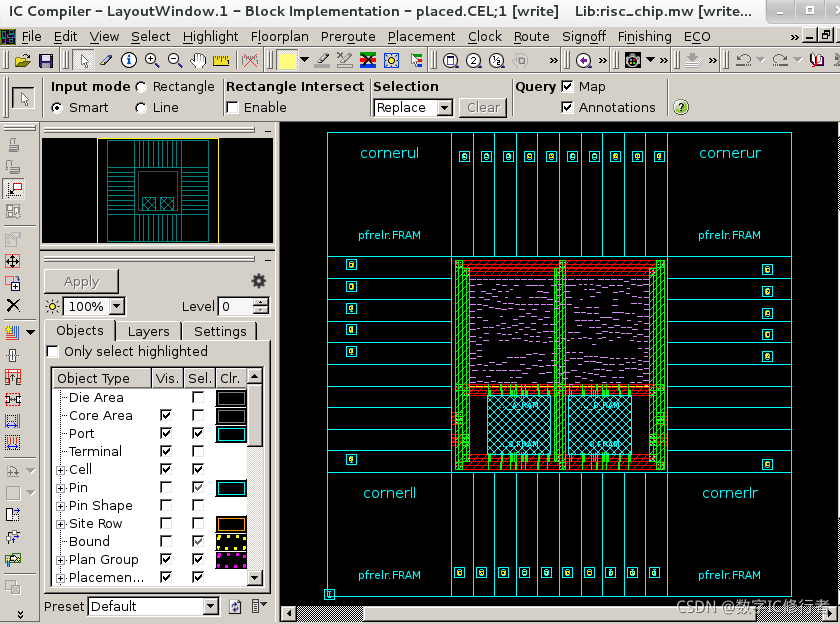

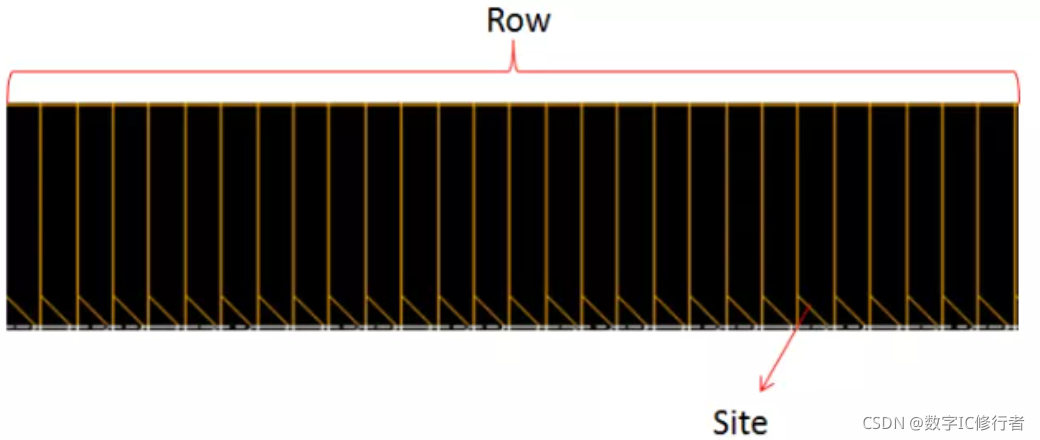

点击小写 [ F ] 键，使布局图处于窗口最大化，如下图：   现在看到的是CEL design的布局图，属于rsic_chip.mw设计库的一部分。在layout的外围，IO PAD单元（浅蓝色矩形）围绕在core（色彩鲜亮）的四周。在core和IO PAD区域之间有绿色和红色的金属线组成环状，叫做power ring（由一根VSS和一根VDD组成）。   为了更好的进行供电，在core内会有纵横交错的straps（如上图）。其作用是为了将电源输送到芯片内部各个macro上，减小IR drop。   图中紫色的方框是标准单元，其放置在row上。蓝色的金属线条是power rail，主要给标准单元供电。 注：row是由site组成的，一般是site的整数倍，它对std cell的摆放起着限制作用。site定义的是最小的布局单位，如下图：

在view setting面板，可控制对象的是可视性/可选择性，如下图： 接下来，我们将一次打开一些关键对象的可视性，以便清楚的看到它们所代表的内容。首先，在 " 设置 " 的下拉菜单中，选择 " Auto apply"（确保选择立刻生效）。  a. 在Vis栏（可视化），取消所有选项，保留cell（只显示std cell、macro、IO PAD），如下图：  b. 再选择Pin，可以发现输入、输出和电源连接引脚被显示出来，如下图：  c. 检查route，所有的金属线都可见，如下图。（因为设计还未布线，目前只能看到电源地的 " 预布线 "，如power ring、power straps、power rail）  d. 检查标签。（单元和实例的名字变得可见，通过点击左边的 " + "图标展开标签。检查Pin，利用 [ Z ] 查看标准单元，会发现它的Pin名字变得可见，按 [ F ] 键将视图适合于窗口）  e. 选择Layers选项卡，可以在图层的基础上进一步微调可见性。（在METAL（14）行和 " shape "列的交叉处，点击带有对角线的蓝色正方形，蓝色水平的金属线消失了）  f. 在点击一次，使得metal1再次可见。  g. 选择Objects选项卡，并重新应用初始的设置。 问题3：可视性Vis和可选择Sel栏有什么区别？ 回答：“Vis”表示可视，显示对象。“Sel”表示可选择，只有可视的才可选中。  h. 选择Layer选项卡，使用颜色和填充模式回答一下问题： 问题4：红色水平power straps在哪一层？写出名称和编号 回答：METAL3（22） 问题5：绿色的垂直power straps在哪一层1？写出名称和编号 回答：METAL4（26）  可以通过将鼠标悬停在straps上，在左下角会出现一个query窗口，它会显示关于对象的详细信息。（tip：也可通过小写的[q]键，查询详细信息）

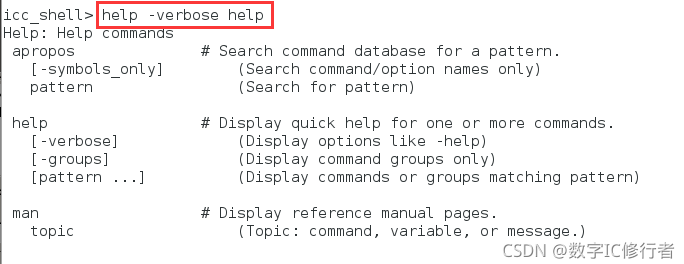

从显示的命令列表中，选取你想要的命令即可。
