一系统概述 Nova M3系列LED显示屏控制系统,以软件NovaLCT-Mars为操作平台,配合数据收发卡、监控卡以及多功能卡,实现对LED显示屏的智能设置、亮度调节、电源控制、灯点监测、屏体校正和硬件监控,用户在计算机前就能轻松控制显示屏的所有关键信息,使您的显示屏时刻完美展现。

Nova M3系列控制系统的重要性能如下:

1】高灰阶高刷新:通用芯片,高灰阶、高刷新、高性能;

2】逐点色度校正:校准每一颗灯的颜色,消除多批次LED间的色度差;

3】全面状态监控:监测每一个箱体的工作状态、温度、湿度、烟雾、开关电源电压、风扇转速和单灯开短路;

3】无限面积带载:独有的级联和同步技术,超大带载稳定可靠,不黑屏、不抖动、不抽帧;

4】完美异型支持:任意走线、任意抽点、任意插点,异型板、异型箱、异型屏,轻松带载;

5】低灰丰富细腻:一级起辉、16bit灰度,令显示屏的图像无比细腻;

6】绿色节能环保:低电压、低功耗、低辐射,轻松过EMI/EMC;

7】全面芯片支持:支持TI、Toshiba、MBI、点晶、迅杰、明阳、日月成、聚积等系列产品,支持TLC59282、TLC5929、TLC5944、DM13A、DM13H、P2510、SUM2016、SUM2017、MBI5020/5024/5034/5035/5042/5050/5152、SUM2032、MY9221/9262、RT5924、16158、5122、5929、5266、5166等多款IC。

8】支持无发送卡模式,适用于小型屏控制。

1.1 配置列表 系统架构 1.2 系统架构 本系统分为有发送卡和无发送卡两种情况,无发送卡时,计算机与接收卡直接通过网线连接。 系统架构 2 工作环境要求 为了确保系统运行过程中的稳定性和安全性,对工作环境提出以下建议: 硬件环境 客户机(最低配置):Celeron 1G以上,256M 或以上内存。 软件环境 客户机操作系统:Win2000专业版、98、XP、win7等。 网络环境 显示屏联机校正时需要连通网络。 3 NovaLCT-Mars的安装 NovaLCT‐Mars的安装方式与普通软件相同,根据安装向导提示操作即可。 如果在遇到杀毒软件或防火墙弹出提示的时候,请选择允许,因为安装程序安装过程可能需要安装串口驱动程序。 如果客户的电脑上无串口驱动程序或者串口驱动程序版本过低,安装程序会自动更新客户电脑上的串口驱动程序,使之更新至安装包内串口驱动程序的版本。 4 NovaLCT-Mars介绍 NovaLCT-Mars是控制及管理诺瓦M3系列控制系统的软件。该软件集成了显示屏配置,显示屏亮度的手动、定时调节及自动调节,显示屏的箱体的状态、温度、湿度、烟雾、电源的监测,显示屏的灯点检测等功能操作,通过与NovaCLB的配合可以实现对显示屏的完美校正,并使用灯箱库及配置文件简化了用户的管理。 4.1 高级用户界面 运行软件后,点击“用户”→“高级用户登录”,弹出如下图窗口。 高级用户界面 高级用户界面 首次登陆,请输入初始密码“admin”,进入高级用户界面,如图4-2。 高级用户界面 图4登录高级用户后的主界面

菜单栏/工具栏:详细信息请参看4.3菜单/工具栏表;

4.1 修改密码

用户登陆后,可修改密码,如下图:

修改密码解密 改密码界面 4.1 菜单/工具栏 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 在这里插入图片描述 5 主要功能说明 无发送卡模式下,控制系统软件将没有发送卡操作页面,省略发送卡相关的所有参数设置,其他操作与有发送卡模式相同。 5.1 点亮显示屏 5.1.1 使用系统配置文件点亮显示屏 优点:使用系统配置文件可以快速点亮显示屏,不需要用户再进行设置。 操作步骤:

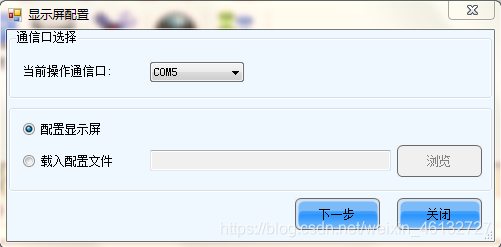

点击主界面上的“显示屏配置”按钮,弹出如下对话框: 图 51选择配屏的方式

在“当前操作串口”选项处选择需要配置的发送卡(控制器)连接的串口。无发送卡模式下应选择对应网口。 如果控制电脑只通过一根USB或者一根串口线连接到Nova控制系统,软件默认的串口即为当前串口,如果有多台控制系统通过不同USB或串口线连接到控制电脑,请选择需要配置的控制系统对应的串口。选择“载入配置文件”,点击浏览按钮,载入当前显示屏的配置文件。点击下一步,等待配置文件加载完成即可。 5.1.2 通过手动配置点亮显示屏 5.1.2.1 智能设置 操作步骤:点击主界面上的“显示屏配置”按钮,弹出图5-1中的对话框,然后选择“配置显示屏”,点击下一步,弹出如下窗口: 图 5-2显示屏配置 注意:如果图5-2中的发送卡分辨率与显卡输出分辨率不一致,请参照5.1.5分辨率与刷新率调整来修改发送卡的分辨率或者在电脑上修改显卡的分辨率,否则在智能设置过程,显示屏有可能显示不正确。在图5-2中切换到接收卡页面,点击接收卡页面下方的“智能设置”按钮,弹出智能设置选择窗口: 在这里插入图片描述 图 5-3智能设置选择

选择选项1,点击下一步进入“智能设置向导1”,如下图5-4  5-4智能设置向导1 数据类型:可选项有并行驱动、三色1点串行、三色8点串行、三色16点串行、四色1点串行、四色8点串行、四色16点串行; 模块芯片:选择当前灯板所用的驱动芯片的类型,如通用芯片,MBI5036,MBI5042等; OE极性:可选不知道,低有效,高有效; 灯板类型:可选常规灯板或异型灯板,选择异型灯板的话,需要指定一组数据一种颜色驱动芯片数量; 点数:灯板的实际像素点数,x是宽,y是高; 行译码方式:可选“静态无需译码”“138译码”、“直通译码”、“Decode595”、“LXY695x”五种,可根据灯板实际情况选择; 扫描方式:根据灯板实际情况在1-16扫之间进行选择,也可选择“不知道”; 接收卡带载模块的行列数:智能点屏用于观察灯板变化的那个箱体的模块行列数; 模块的级联方向:根据箱体的内灯板排线的连接情况选择。 接收卡工作模式 Ø Hub模式:选择接收卡Hub模式,分为常规、20组、24组或28组。 Ø 余晖控制信号极性:根据余晖电路设计选择信号的极性; 提示: (1) 接收卡带载模块的行列数, 使用默认的1行1列,则在智能描点时所有箱体第一行的所有灯板均会随描点亮点。 (2)按照箱体规格填写,则在智能描点时所有箱体第一行的最后一块灯板会随描点亮点。

点击下一步,进入“智能向导2”,如图5-5; 智能向导2界面 提示:如果知道灯板极性,在智能设置第一步中,做出指定,则不会出现这一步。

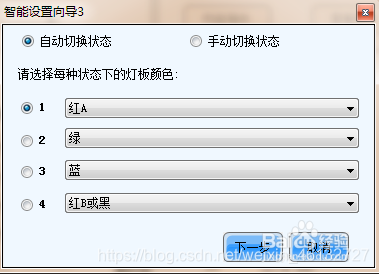

点击下一步,进入“智能向导3”,如图5-6; 图 5-6智能向导3

根据实际情况选择智能向导3中的选项,然后点击下一步进入“智能向导4”,如图5-7; 智能向导4

根据实际情况填写智能向导4,然后点击下一步进入智能向导5,如图5-8; 智能向导5

根据实际情况填写智能向导5,然后点击下一步进入智能向导6,如图5-9; 智能向导6

根据实际情况选择智能向导6中的情况,点击下一步进入“智能向导9”,看灯板显示哪一个点亮,然后点击电脑上相对应的点,每点完一个点灯板会点亮下一个点,点击下一个点,如图5-10; 智能向导9 提示:按住鼠标左键拖动鼠标、或使用Tab键、Enter键可快速绘制走线;相同规律的走线可点击“智能走线”快速完成绘制。

按显示屏显示描完点后,会出现提示框提示描点完成,点击完成按钮。

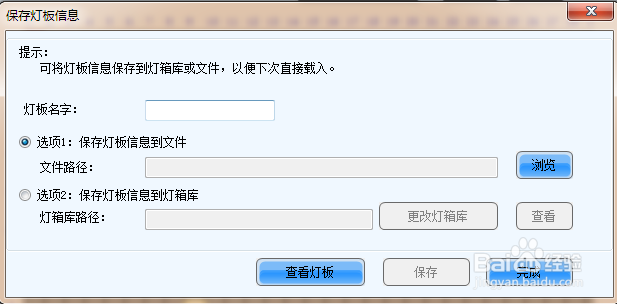

之后会出现保存灯板信息对话框如图5-11,您可以保存灯板信息,以便下次快速点亮同样规格的灯板的显示屏,点击“浏览”选择文件保存路径,然后点击保存按钮保存,如果不需要保存,则直接点完成即可。 在这里插入图片描述
