前几天把C语言都复习完了，打算开始把STM32学一遍，巩固一下单片机的知识。由于之前做比赛用的是NXP的LPC54606和KEA128，学校的单片机课程也是MSP430F5529，所以到现在还没接触过STM32，就想着在秋招前先过一遍。   学习STM32看的并不是正点原子的视频，选择了刘凯的视频。等我刘凯的视频学习完后会用正点原子的视频快速复习一遍。   由于之前比赛都是用逐飞科技创建的工程，所以从来没有自己创建过单片机的工程。由于刘凯老师用的是keil4和2.0的固件库，完全不一样，所以今天先用KEIL5创建一下3.5固件库的工程，写下创建工程的步骤，方便以后自己和有需要的人观看。   首先打开安装地址，点击自己对应的芯片。如果统一同样时F10x的话可以直接从我的网盘下载：   链接：https://pan.baidu.com/s/13u4N3q-vEvEEG-vjQ0WaHw 提取码：5p43

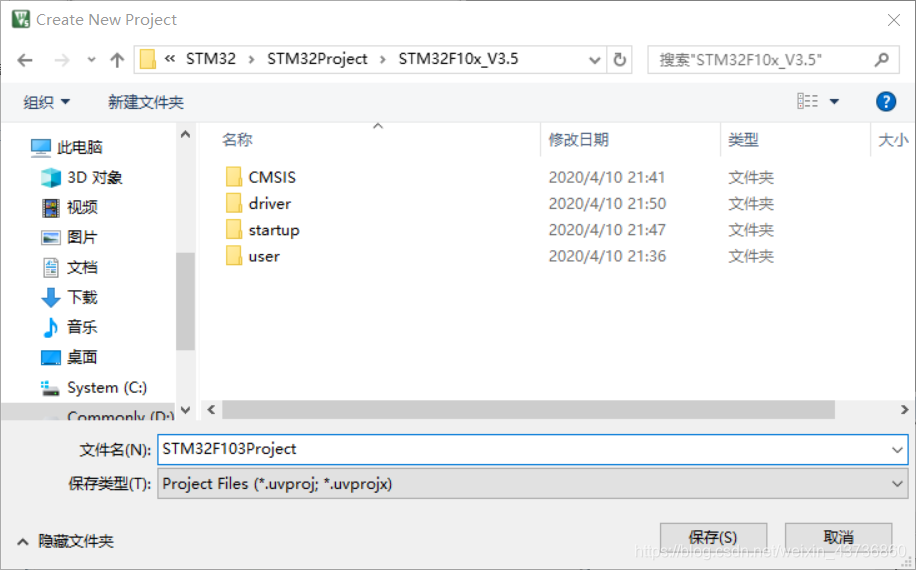

点击后出现对应型号芯片下拉页面，进行下载   先确定好自己创建工程的地方，然后创建文件夹，比如我创建了名为STM32F10x_V3.5的文件夹。然后此文件夹下创建四个子文件夹放固件程序。分别为user(放置自己编写的文件，比如main.c)、CMSIS(微控制器软件接口标准，主要是关于内核)、startup(启动文件)、driver(外设驱动) 1.将3.5的固件库目录STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template下的四个文件复制到user文件夹中去，如图所示：   stm32f10x_it.c和stm32f10x_it.h是存放STM32工程中所有中断函数的模板文件。   为什么需要conf文件？(点击跳转) 2.然后将固件库中的CoreSupport下的文件，以及STM32F10x下的三个文件复制到自己创建的CMSIS中，具体地址如图所示：   关于Core_cm3.c文件的解释(点击跳转) 3.再将arm目录下的文件复制到自己创建的startup文件中，目录如图文件夹所示： 4.最后将STM32F10x_StdPeriph_Driver中的两个文件夹inc与src复制到自己创建的driver中。目录如果所示：   inc放置的都是h文件，src放置的都是源文件，就是C文件。这里面都是外设的源文件，比如ADC之类的。   好了，文件已经复制完毕现在去keil创建属于自己的工程。在工具栏中点击Project->new uVision project创建工程。将工程保存在之前创建的STM32F10x_V3.5文件下，此文件夹下还有之前创建的四个文件夹，并给自己的工程起名。

选择自己的芯片型号   这个manage run-time environment中也有固件库，直接勾选即可，是keil5的新功能。今天我们创建工程的方式是自己去搬运官网给的库，加深一下理解和增加动手能力，所以没有使用manage run-time environment来添加库，直接点击OK即可。   接下来就是添加对应的源文件到工程中，步骤如图所示   其中driver只需要将src的c文件放入即可，不用将inc文件放入，头文件之后会去魔法棒中操作。 最终结果：   再进一步操作:   给每一个群组添加对应的源文件，除了startup时.s文件以外其他都是.c文件。   includepath最右边的三个点点击之后添加.h文件的对应路径，也急速hi根目录。   内容为：   其中Define的内容要写USE_STDPERIPH_DRIVER，因为只要写了才会包含各个驱动脚本的头文件。   main函数中其他都删了，只保留图中内容即可。   试着编译了一次居然报错了。   百度了一下查到了解决方法。原来要根据自己的芯片flash容量选择启动文件。关于启动文件的分析。所以你会发现网上那么多创建工程的教学，每个人的启动文件都是不同的。   startup留下适合自己芯片的启动文件之后不会报错

将外部晶振设置为8，这个是根据自己的核心板上对应的晶振来写。   如果没有勾选Create HEX File 就无法生成HEX文件，学习过51的朋友应该会知道，包括平常用protues仿真时，都是用hex文件。   OK！大功告成，可以开始敲代码了！   之前编译都是用IAR编译的，几乎没有怎么使用KEIL，今天也算是熟悉了一遍操作。

4.23补充： 仿真设置：   因为开发板在学校，现在只能使用软件仿真的形式。发现KEIL5在使用硬件调试Peripherals工具栏少了很多东西，下面进行设置补充：   魔法棒-Options for Target窗口-Target选项卡，勾选Use Custom File，然后在System Viewer file中选择stm32f4xx.sfr文件，文件对应ARM型号即可。      在Debug中选择Use Simulator，即使用软件仿真。选择Run to main（），即跳过汇编代码，直接跳转到main函数开始仿真。并且将下面的Dialog DLL设置为DARMSTM.DLL和TARMSTM.DLL，Paramete均为：-pSTM32F103C8（根据自己芯片写），用于设置支持STM32F103C8的软硬件仿真，最后点击OK完成。
