HFSS_HFSS工作界面介绍
1.HFSS工作界面的组成
菜单栏工具栏项目管理和工程树属性窗口信息管理窗口进程窗口状态栏操作历史树和三维建模窗口
2.工作界面中各个工作窗口功能

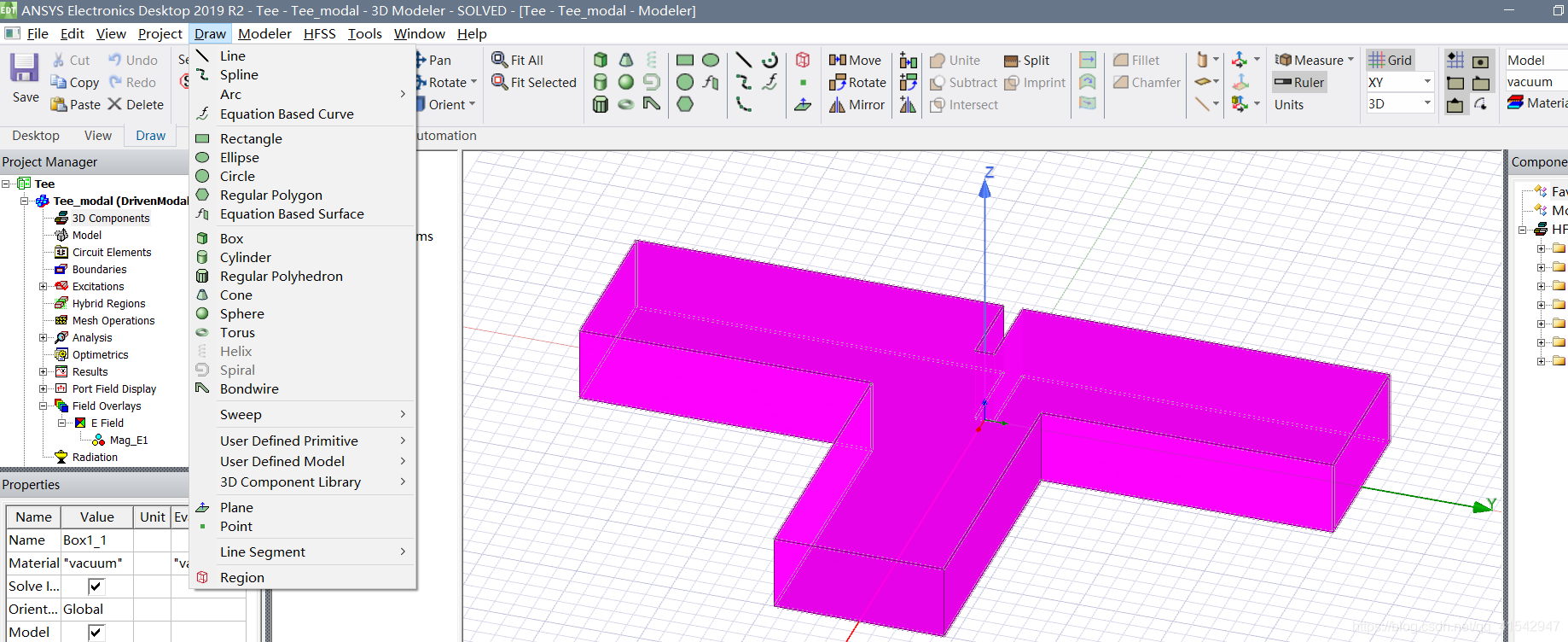

1.主菜单
包含十个下拉菜单,在下拉菜单中包含所有的HFSS操作命令: ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200817203209502.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQxNTQyOTQ3,size_16,color_FFFFFF,t_70#pic_center)
2.工具栏
方便用户的操作: ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200817203313417.png#pic_center)

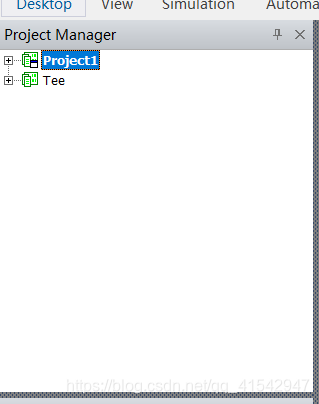

3.项目管理窗口
显示所有打开的HFSS的工程设计: ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200817203507679.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQxNTQyOTQ3,size_16,color_FFFFFF,t_70#pic_center)

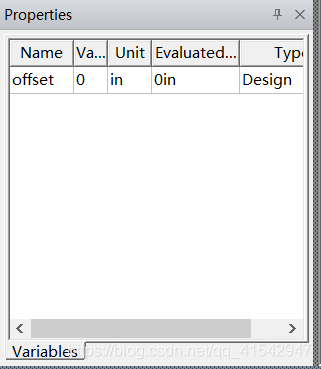

4.属性窗口
显示或编辑修改当前选中的模型属性: ![在这里插入图片描述](https://img-blog.csdnimg.cn/202008172035554.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQxNTQyOTQ3,size_16,color_FFFFFF,t_70#pic_center)
5.信息管理窗口
显示工程设计求解过程中的各项信息(错误、警告,仿真完成等): ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200817203841434.png#pic_center)
6.进程窗口
显示当前设计的仿真运算过程(仿真进度): ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200817204023470.png#pic_center)
7.状态栏
显示当前选择操作命令的说明信息,或者在创建模型时输入位置坐标: ![在这里插入图片描述](https://img-blog.csdnimg.cn/20200817204141442.png#pic_center)
8.操作历史树和三维建模窗口
操作历史树:显示创建的模型和操作记录和坐标系,还可以选择更改模型参数三维建模窗口:编辑和显示模型
3.HFSS主菜单中每项(常用)操作命令
1.File
New——新建工程Open/Open Examples——打开工程Save——保存工程Save As——工程另存为Print——打印物体模型Import——导入Export——导出Exit——退出HFSS软件
2.Edit
Undo/Redo——撤销和恢复Cut——裁剪(建模时使用)Copy/Paste——复制和粘贴(建模时使用)Delete——删除物体模型或求解设置项等Rename——重新命名工程文件、设计文件(不能命名模型名称)Copy Image——把物体模型以图片的形式复制到剪切板Delete Start/End point——删除折线的起点和终点Select All Visible——选择所有可见的物体模型Select All——选择所有物体模型(同时选中可见和隐藏的模型)Select——子菜单中可以选择物体的表面、顶点等Select by Area Filter——通过某一属性筛选模型Arrange——移动物体模型(平移、旋转、镜像)Duplicate——移动并复制物体模型Properties——打开物体的属性框
3.View
显示和隐藏工作界面中的子窗口,更改物体模型的显示方式interaction——子菜单中包括放大、缩小、旋转、移动视图的命令Fit All——子菜单包括全屏显示模型(Ctrl+D)Visibility——子菜单包括显示和隐藏选中模型等Grid Settings——设置栅格属性
4.Project
向当前工程中添加设计文件和管理工程变量Analyze All——运行所有的仿真分析Project Variables——打开工程变量的对话框(设置,修改变量等)
5.Draw
创建基本的物体模型(一维、二维、三维)Equation Based Curve/Surface——根据表达式创建曲线或平面Bondwire——创建IC芯片的引线模型Sweep——通过扫描的方式创建模型Plane/Point——用于数据后处理计算和显示该点或平面的矢量场分布
6.Modeler
模型导入/导出、对模型进行布尔运算操作、空间坐标系、鼠标在三维模型窗口中移动方式的操作Import/Export——导入和导出模型Assign Material——给物体模型分配属性Movement Mode——鼠标在三维窗口中的移动方式Grid Plane——设定当前工作平面Coordinate System——创建局部坐标系Edge/Surface——模型的棱边、表面操作Boolean——布尔操作Units——设置建模时的长度单位Measure——测量模型的长度、面积等
7.HFSS
添加和编辑管理当前设计相关的操作大部分操作命令和工程树下的命令一一对应Solution Type——设置求解类型(终端求解、模式求解、本征模求解)List——显示设计清单(设置的边界条件、激励端口等)Validation Check——设计验证当前的设计是否有误Analyze All——运行所有仿真项Boundaries——边界条件Excitation——端口激励方式Mesh Operations——网格剖分Analysis Setup——求解设置和扫频设置Optimetrics Analysis——优化设计项Fields——绘制场分布图Radiation——数据后处理时添加源场球面Results——显示计算结果并生成报告Boundary Display——显示已经设置的边界条件Design Properties——打开设置属性对话框(定义和设置变量)
8.Tools
管理配置和编辑物体模型的材料库,运行和记录宏脚本文件以及定制工具栏等前两项用于设置材料库下面是个是与宏脚本文件相关的操作Password Manager——加密库文件Option——用于工作环境的相关设置
9.Window
新建关闭三维模型窗口,设置多个三维模型窗口的相关操作New Window——新建一个三维模型窗口Cascade——将多少三维模型窗口层叠显示Tile Horizontally/Vertically——将多个三维模型窗口水平或垂直队列显示Close All——关闭所有模型窗口(可以在HFSS菜单下的3D Model Edition打开)
10.Help
访问HFSS自带的帮助文档
|
